[実践！リスキリング:第１シリーズ]第４回：あぁ…これが「バラシ」か

後半は定型のフローで

　５工程目は３Dモデルから２Dの形状図にする「図面化」だ。そこに寸法などを書き込む「製図」まで一気に習う。

　iCADに搭載された図面化の機能を使って作業する。
　まず、A３やB４など用紙の規格に合わせたテンプレートが用意されており、その中から使用したいサイズを選ぶ。
　その上で、操作画面上の「投影図作成」の「三面図作成」を押すと、３DモデルのX軸、Y軸、Z軸を基準にした正面図を配置できる。その位置から、マウスカーソルを上側に移動させると平面図、横に移動させると側面図を配置できる。

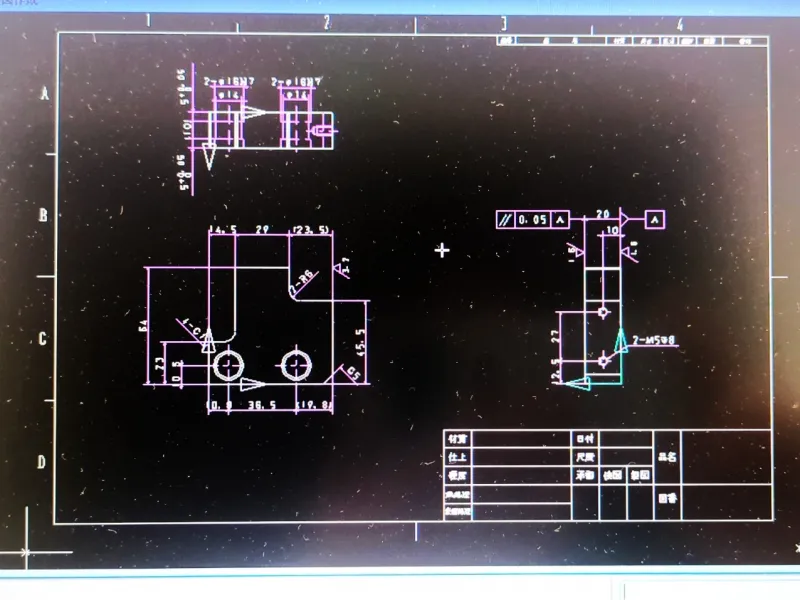

３Dモデルから２D図面を作成できた

　さらに、その２D図面は寸法清報のある３Dモデルが基になっているため、各所の寸法をボタン一つで記入できる。長さ寸法や並列寸法、穴の径寸法、面取り寸法などを記入する。ここで、前日夜に焦って学んだ図面記号の知識を生かせた。

　その後は３Dモデルの「設計変更」、それを２Dの形状図に反映する「図面更新」、それらが終わり、最終的に確定させた「出図」で一連の工程が終わる。
　つまり、３Dモデルの作成からバラシまでを終えれば、残りは基本的に定型のフローとなる。

　朝には「一日で７工程も習う」と心配していたが、完全に取り越し苦労に終わった。
